Modulateur électro-optique Rof modulateur d'intensité série AM 1550nm 40G
Fonctionnalité
* Faible perte d'insertion
* Bande passante élevée
* Faible tension demi-onde
* Option de personnalisation
Application
⚫ Systèmes ROF
⚫ Distribution des clés quantiques
⚫ Systèmes de détection laser
⚫ Modulation de bande latérale
| Rof-Série AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Longueur d'onde de fonctionnement | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Bande passante | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Perte d'insertion | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Taux d'extinction @DC | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5V | ＜6V | <5V | ||
| VΠ @Biais | ＜3.5V | ＜3.5V | <5V | <5V | <8V | <7V | ||
Informations de commande
| Rof | AM | XX | XXG | XX | XX | XX |
| Taper: AM --- Modulateur d'intensité | Longueur d'onde : 07---780nm 10---1060nm 13---1310nm 15---1550nm | Bande passante : 10 GHz 20 GHz 40 GHz 50 GHz
| Surveiller la DP : PD --- Avec PD | Type de fibre entrée-sortie : PP---PM/PM
| Connecteur optique : FA---FC/APC FP---FC/PC SP --- Personnalisation |
R-AM-15-40G
Modulateur d'intensité de longueur d'onde 1550 nm 40 GHz
| Paramètre | Symbole | Min. | Tapez | Max. | Unité | ||||
| Paramètres optiques | |||||||||
| Longueur d'onde de fonctionnement | l | 1530 | 1550 | 1565 | nm | ||||
| Perte d'insertion | IL | 4 | 5 | dB | |||||
| Perte de retour optique | ORL | -45 | dB | ||||||
| Taux d'extinction du commutateur @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Taux d'extinction dynamique | DER | 13 | dB | ||||||
| Fibre optique | Saisirport | Panda PM Fujikura SM | |||||||
| port de sortie | Panda PM Fujikura SM | ||||||||
| Interface fibre optique | FC/PC、FC/APC Ou utilisateur à spécifier | ||||||||
| Paramètres électriques | |||||||||
| Bande passante de fonctionnement（-3dB） | S21 | 28 | 30 | GHz | |||||
| Tension demi-onde Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Biais | @Biais |
| 6 | 7 | V | ||||
| Perte de retour électrique | S11 | -12 | -10 | dB | |||||
| Impédance d'entrée | RF | ZRF | 50 | W | |||||
| Biais | ZBIAIS | 1M | W | ||||||
| Interface électrique | Vf) | ||||||||
Conditions limites
| Paramètre | Symbole | Unité | Min. | Tapez | Max. |
| Puissance optique d'entrée | Pdans,Max | dBm | 20 | ||
| Puissance RF d'entrée | dBm | 28 | |||
| tension de polarisation | Biais V | V | -15 | 15 | |
| Température de fonctionnement | Haut | ℃ | -10 | 60 | |
| Température de stockage | Tst | ℃ | -40 | 85 | |
| Humidité | RH | % | 5 | 90 |

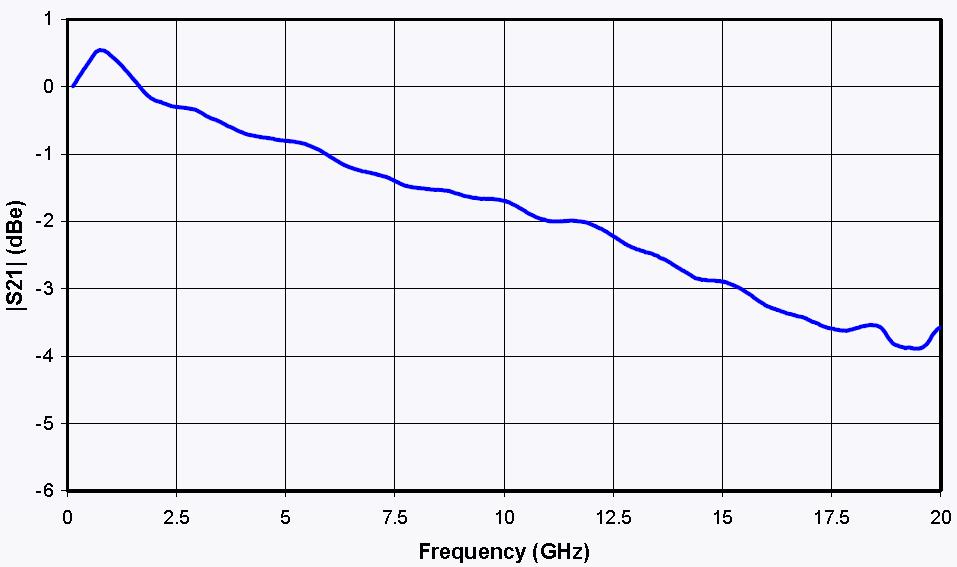

Courbe S21
Courbe &S11
Courbes S21&S11
Schéma mécanique
| PORT | Symbole | Note |
| Dans | Port d'entrée optique | Fibre PM (125 μm/250 μm) |
| Dehors | Port de sortie optique | Options PM et SMF |
| RF | Port d'entrée RF | SMA(f) |
| Biais | Port de contrôle de polarisation | Biais 1,2, 34-N/C |
Rofea Optoelectronics propose une gamme de produits de modulateurs électro-optiques commerciaux, modulateurs de phase, modulateurs d'intensité, photodétecteurs, sources de lumière laser, lasers DFB, amplificateurs optiques, EDFA, laser SLD, modulation QPSK, laser à impulsions, détecteur de lumière, photodétecteur équilibré, pilote laser , Amplificateur à fibre optique, wattmètre optique, laser à large bande, laser accordable, détecteur optique, pilote de diode laser, amplificateur à fibre. Nous proposons également de nombreux modulateurs particuliers à personnaliser, tels que des modulateurs de phase à réseau 1*4, des modulateurs à Vpi ultra-faible et à taux d'extinction ultra-élevé, principalement utilisés dans les universités et les instituts.
J'espère que nos produits vous seront utiles, ainsi que vos recherches.
